邊坡在線監測系統

　　監測背景

　　邊坡安全監測一直是工程修建中的一個重要環節。如果略過監測，極大可能會造成巨大的經濟損失和不良的社會影響，甚至交通中斷。因此，國家及地方對邊坡的健康監測做出了明確的規范，如《露天煤礦邊坡管理暫行規定》第三條第一，二款規定：邊坡管理工作納入安全監察的議事工程，并負有業務保安責任。根據年度計劃設計以及邊坡穩定的決定與措施，在安全檢查工作中做出安排，進行監督檢查。

　　系統概述

　　北斗星空作為中國結構安全監測領導者，率先將結構健康監測與物聯網結構體系、云計算、局域網/通訊網等多網無縫連接等技術結合，建立一套智能邊坡在線監測系統，為基坑施工現場進行實時監測。基于云計算服務中心的監測系統可容納上萬個橋梁、隧道、邊坡等結構物的監測數據，形成區域性結構健康監測平臺，實現區域內的所有結構統一監控管理。

　　主要監測內容
　　1.環境監測
　　2.變形監測
　　3.應力應變監測

　　4.地下水位狀況

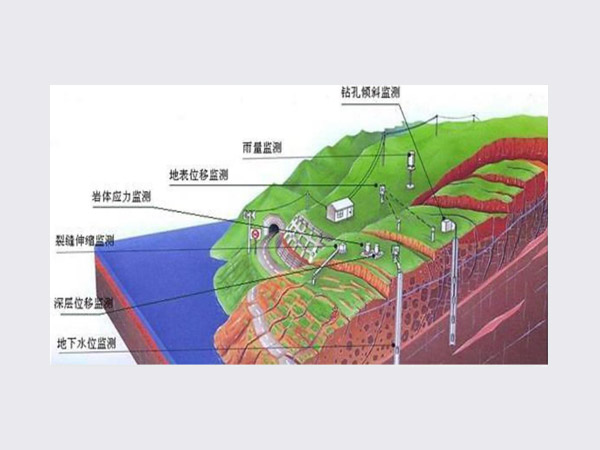

　　監測示意圖

監測項目一覽表
監測項	設備名稱
環境	溫度計、雨量計
表面位移	GNSS
土體深層位移	全向位移計
錨桿拉力	錨索計
地下水位	孔隙水壓計
應力應變	鋼筋計、錨索計
土壓力	土壓力盒
邊坡裂縫	拉線式位移計

　　監測依據

　　《城市軌道交通工程監測技術規范》(GB50911-2013)
　　《國家一、二等水準測量規范》（GB12897-2006）
　　《建筑變形測量規范》（JGJ8-2007）

　　《建筑邊坡技術規范》（GB50330-2002）

　　實現功能
　　1.24小時實時監測：通過對邊坡表面沉降、深層沉降、應力應變等實時在線監測，實時掌握邊坡的結構變化
　　2。報表推送：監測結果實時顯示發布，定期將監測報表推送給用戶
　　3。多重分級預警：建立三級報警機制，當檢測數據異常時，第一時間以短信、傳真、廣播等形式通知用戶，實現綜合預警功能。
　　4.應急預案處理：從專家系統中直接提取相應處理方法，及時采取人員介入、封鎖道路等措施，將安全隱患消除在萌芽狀態
　　5。結構趨勢分析：通過對邊坡的監測數據分析與安全評價，可實現結構穩定性趨勢分析
　　6。歷史資料存儲：監測數據的存儲，為今后同類工程設計、施工提供類比依據。
